På grund af fordelene ved høj energitæthed, lang cykluslevetid, lav selvafladningshastighed, ingen hukommelseseffekt og grøn miljøbeskyttelse, er lithium-ion-batterier blevet meget brugt i nye energifelter såsom intelligent mikronet, vind- og solenergiproduktion og elektriske køretøjer.
LFP batteri indendørs kabinet blev skabt for at forbedre effekt og rækkevidde.
Nedenfor er prøven introduktion til sammensætningen og de elektriske sikkerhedskrav til LFP batteri indendørs kabinet.

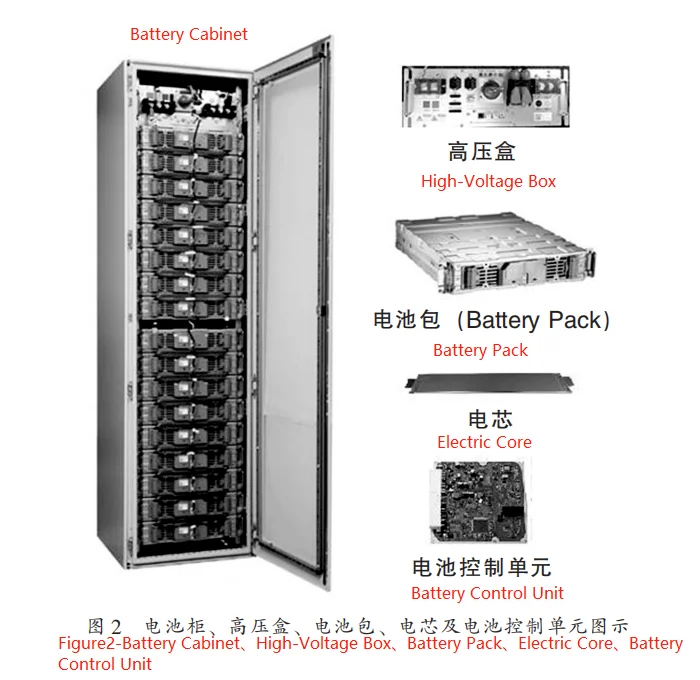

Et enkelt batteriskab i LFP-batteriindendørssystemet består typisk af flere batteripakker og højspændingsbokse, som vist i figur 2. Batteripakker og højspændingsbokse er normalt designet som skuffer for nem installation og vedligeholdelse. Batteripakken indeholder normalt et eller flere batterimoduler og en batteriovervågningsenhed, som er ansvarlig for at indsamle spændingen og temperaturen af cellerne i batteripakken og uploade dem til batteristyringsenheden; højspændingsboksen indeholder normalt batteristyringsenheden, højspændingsisolationsdetektionsenheden, strømsensoren, sikringen, foropladningsmodstanden, kontaktoren og kredsløbsafbryderen og andre højspændingskomponenter, som er ansvarlig for realtidsovervågning af hele LFP-batteriets indendørs kabinetparametre, fejldiagnose, elektrisk beskyttelse, SOC/SOH-loggingsestimering og overvågning af energilagring og isolering af data, overvågning af energi og isolering, systemer gennem CAN og Ethernet kommunikation.
Det er vigtigt at bemærke det
(1) Batterikontrolenheden, batteriovervågningsenheden og højspændingsisolationsdetektionsenheden kan være uafhængige eller kan være integreret på et enkelt printkort for at danne et komplet batteristyringssystem.
(2) Det nuværende batteristyringssystem kan opdeles i to arkitekturniveauer og tre arkitekturniveauer, generelt kræver et enkelt batterikabinet kun to arkitekturniveauer, mens flere batteriskabe, der bruges parallelt, skal bruge tre arkitekturniveauer (dvs. batterikontrolenhed og batterikontrolmodul på højere niveau).
I lighed med informationsteknologisk udstyr og kraftelektronik bør det elektriske sikkerhedsdesign af LFP-batteriindendørskabinettet først være baseret på systemspændingen, overspænding, midlertidig overspænding og forureningsniveauet i det miljø, hvor produktet bruges, for at bekræfte den nødvendige elektriske frigang og krybeafstand mellem de forskellige isolationslinjer, såvel som den krævede isolationsstyrke af modstanden og de dielektriske isoleringsmaterialer.
GB/T 36276-2018 "Lithium-ion Battery for Electric Energy Storage" definerer ganske enkelt systemets isolationsmodstandsspændingsniveau, og GB/T 34131 "Technical Specification for Lithium-ion Battery Management System for Electrochemical Energy Storage Power Station" definerer også kun batteriniveauet, som isoleringen skal opfylde, og som ikke skal forklare spændingsstyringen yderligere. og krybeafstand, som strukturen, det elektriske og hardwaredesignet skal følge.
NB/T 42091-2016 "Teknisk specifikation for lithium-ion-batterier til elektrokemiske energilagringskraftværker" tilføjer krav til elektrisk frigang og krybeafstand, men forklarer ikke, hvordan man korrigerer den elektriske frigang og krybeafstand baseret på højde og miljøforureningsniveauer.
UL 1973:2018 og UL60950-1:2007 dækker ovenstående krav fuldt ud og stiller også forskellige krav til, om batteriet er tilsluttet nettet ved ledning.
Derfor, indtil de nationale standarder og industristandarder er forbedret, anbefales det elektriske sikkerhedsdesign af LFP Battery Indoor Cabinet at blive implementeret af udvikleren med henvisning til de relevante UL-standarder, forudsat at kundens krav er opfyldt.
Hvis du har flere ideer om LFP batteri indendørs kabinet, velkommen til at diskutere dem.
